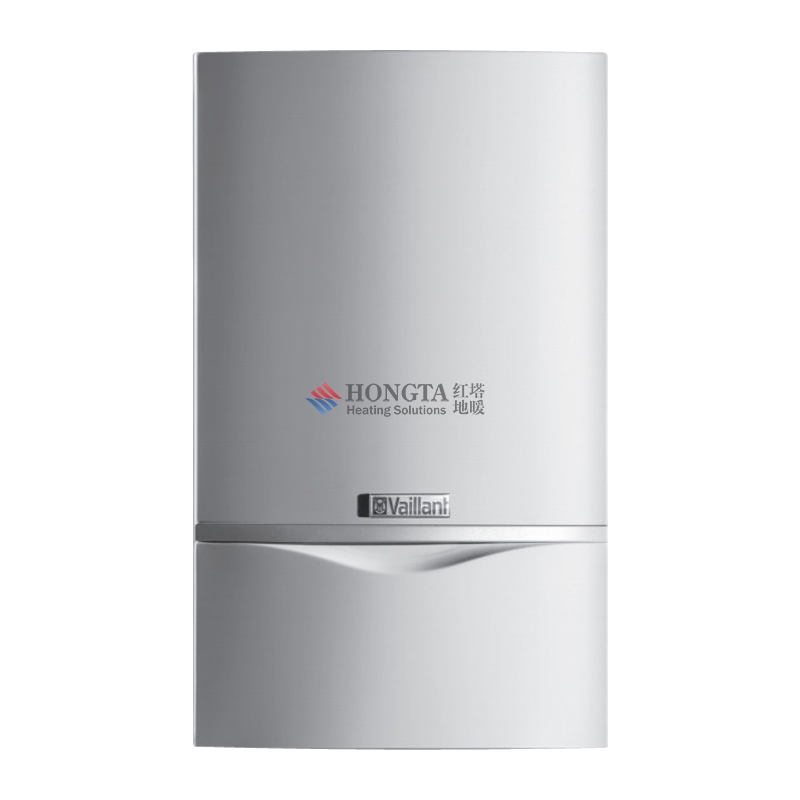

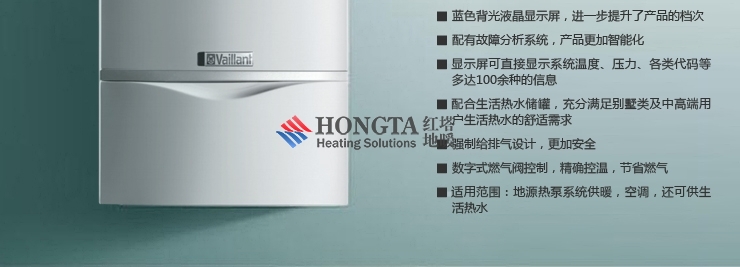

威能 Vaillant N1PB系列豪华型壁挂式水地暖燃气采暖锅炉

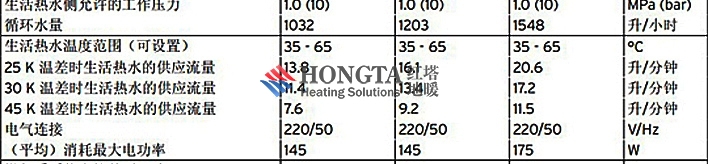

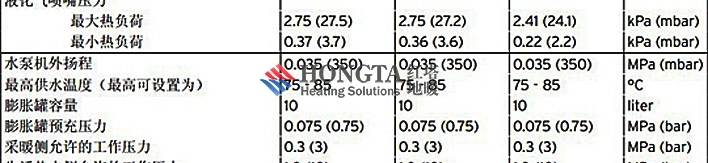

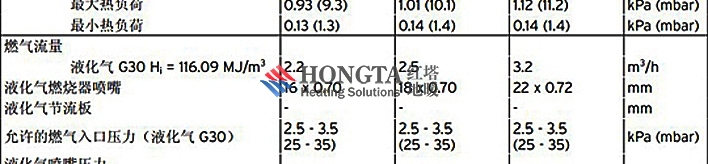

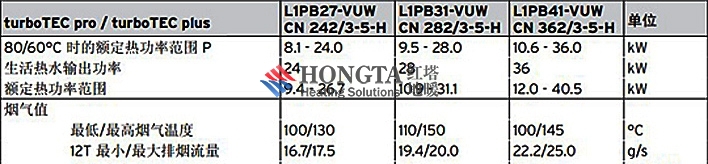

• 价          格： ¥
• 品          牌： 威能 Vaillant

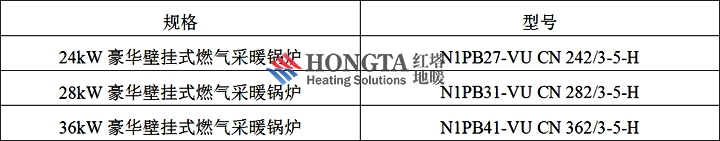

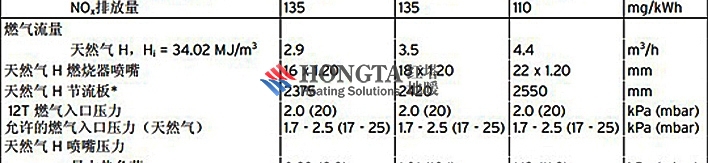

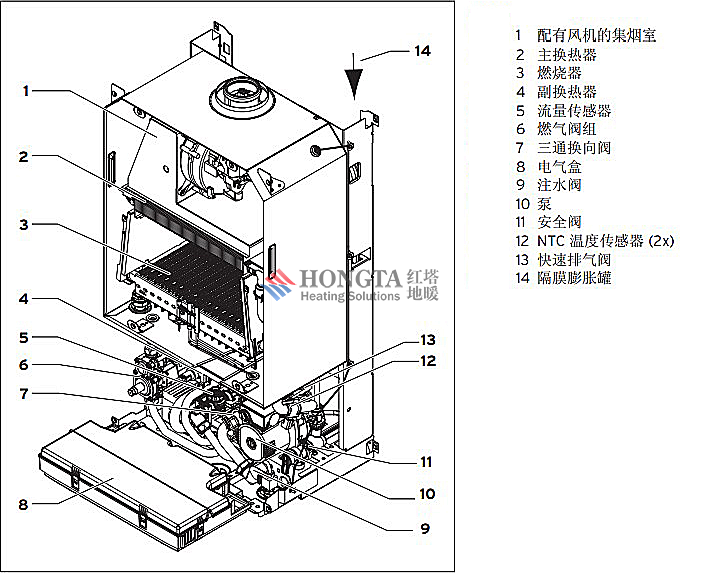

• 1、结构图：

• 2、安装指导：

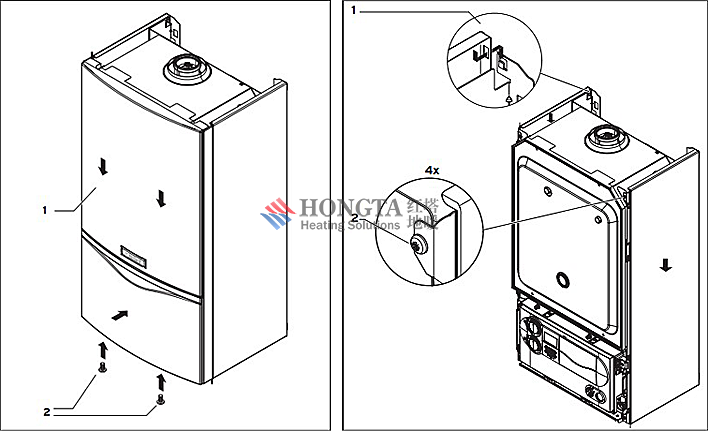

• （1）外壳安装：

• ●将侧面板挂在炉体支撑架后部连扳上（1）
• ●将侧面板往下推约1-2cm，重新将其用螺丝故此那个（2）
• ●将水地暖燃气采暖热水炉的前面板挂入水地暖燃气采暖热水炉的顶部（1）
• ●请检查水地暖燃气采暖热水炉外壳是否在顶部已卡入支撑架连扳，而底部则贴靠在水地暖燃气采暖热水炉上
• ●重新将面板用螺丝固定（2）

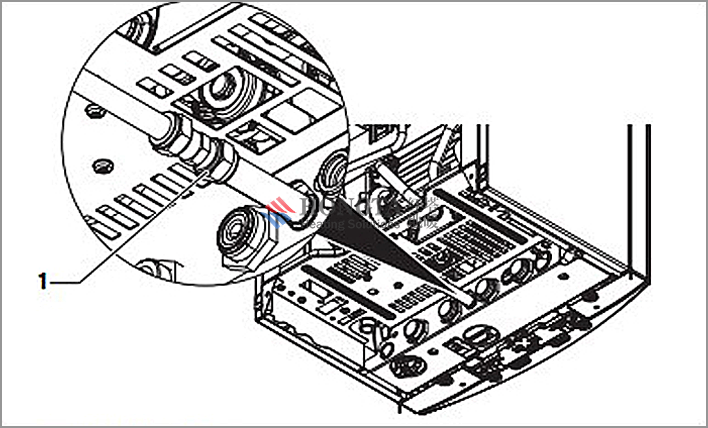

• （2）水地暖燃气管路安装：

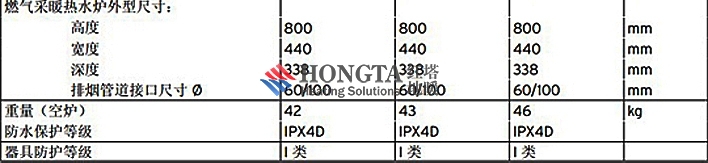

• 3、尺寸图：

• 威能中国，建立中国家庭的舒适新标准

• 德国威能，欧洲最大的国际化供热集团之一

• 作为全球供热市场及供热技术的引领者，威能集团始终致力于为全球用户提供完美匹配需求的舒适家居供
• 热设备，供热系统及优质的服务。

说明

负压无热量排放温室供暖地暧锅炉

负压无热量排放温室供暖地暖锅炉，用于单栋、连栋各种面积种 植温室的供暖。根据种植温室植物需求温度条件，设计无限长环绕温 室内的烟筒空间供暖和利用烟筒外壁水层供回水系供地暖，双向供 暖，切合植物需求温度，保证好地温下又有空间温度，锅炉直接为植 物供暖，开发了种植温室使用锅炉优势。

一、 负压无热量排放温室供暖地暖锅炉，卧式锅炉连接平卧烟筒 和尾部引风机，无限延长烟简散热和烟筒外壁内水层循环失热条件， 最后引风排烟无热量，温室充分利用热量。

二、 锅炉水系接通烟简上半圆水层形成供水供地暖管网，管网回 水入烟简下半圆由水泵抽出敞口加入锅炉，整个供回水系失压运行，

在没有压力供暖情况下，可以用多种管材供暖，用PE管做地暖，降 低投入成本，便于安装、维修和耕种拆装方便。

三、 锅炉烟简及所有设备温室内安装：

1、 全部热量温室内产生释放；

2、 整体结构一体便于操作控制；

3、 烧、停温度提升迅速；

4、 地温、室温双温可调，有防雪灾能力；

5、 锅炉管网冻死有回复条件。

四、 负压无热量排放温室供暖地暖锅炉，针对种植温室使用不附 加其他功能。锅炉体积是房建供暖同面积体积的三分之一。锅炉和烟 简外壁水系在流动中加热供地暖，地暖回水经烟简下半圆回流加热水 泵抽出加入锅炉，锅炉整体各部位温差小，无高温位置，和一般锅炉 相比是低温供暖，锅炉水温20—3CTC左右，烟简高温点不超过45

°C，经距离散至3(TC接入地暖，地暖回水温度控制到20 。C以内，雪 天打开温室内保温被膜，提高室顶膜温度，增加棚膜溶雪速度。

五、 负压无热量排放温室供暖地暖锅炉，依据种植温室地面积条 件，土壤作为储热、散热设施，保证植物需求地温再散发到植物空 间，土壤储热延长温度使用时间，土壤保温节约温度来源，温度直接 受益植物株体，减少被动供暖高温供暖费用，消除传导温度障隔所浪 费的温度，控制了温度升入高空散发不利因素。

六、 负压无热量排放温室供暖地暖锅炉，图一l，图一2所示1 万平方米种植温室配套锅炉，炉体高（不含接水口 ）长x宽x高， 1500mm x 900mm x 1500mm。 V字型火道引向烟筒，炉膛燃烧室为 700mmx700mm，炉渣室和炉膛大小相同和炉体一体，储存炉渣余热 二次利用，炉渣室门可调整大小，保证炉膛负压燃烧，并控制火势大 小。锅炉水系间隔无死角不动水位置，水泵抽回水在烟简下半圆加温 后从锅炉顶部高温点加入，这样增加锅炉排气能力，减少气化位置， 水温平衡，锅炉使用安全。在锅炉旁安装不少于3立方米补水水箱， 水箱进水口和锅炉接水口平行,两水口用①50mm管子相通，水箱底 平面和锅炉底平面用①50mm管子相接，水箱水加至50%位置时锅炉 水系则全部加满，水箱余下50%容量作为水泵工作后膨胀水储存补充 水，解决PE管负压缩变水量增加。地嚴管网加水需在锅炉点火之 前，开启水泵多次循环加水，待水泵正常运行，水稳定后方可加火正 常供暖。注意补充水，确保水位高度。停机水位下降，开机回复高度

七、 负压无热量排放温室供暖地暖锅炉，烟简由主烟筒分支烟简 组成排烟结构，主烟简烟道直径250mm,烟道外上半圆外壁加焊供水 层，外壁下半圆加焊回水层，成扁平圆。加工长度每段为5m，上半 圆、下半圆供回水封口用①50mm管引出阀兰连接下一段供回水，主

烟道20m,最后一段为支烟简分支器，分支器七个出口接直径为 80mm支路烟简，支路烟简安装间距8m，去90m,回90m，回路接入 引风机主烟道内排出， 一支路烟简总长200m左右，l万平方温室内支 路烟简总长1400m。

八、 l万平方米种植温室，配用水泵为管道泵扬程25m，流量30 方，功率4kw，引风机用Y5—47型锅炉离心引风机，全压palOOO左 右，风流量3000立方米左右，功率4kw。

九、 支路烟简走向以温室建设东西向安装，调整高度不影响田间 人员机械作业，支路烟简可用O80mm,壁厚2mm钢管，或用 0.75mm—lmm铁皮加工直径100mm家用烟简连接，钢管每米IO元 左右，铁皮烟简每米5元左右，支烟筒防锈处理，可延长使用时间， 若在-20'C以上使用，支烟简间距增加到4m—排，高度适量调整到下 层为好。
